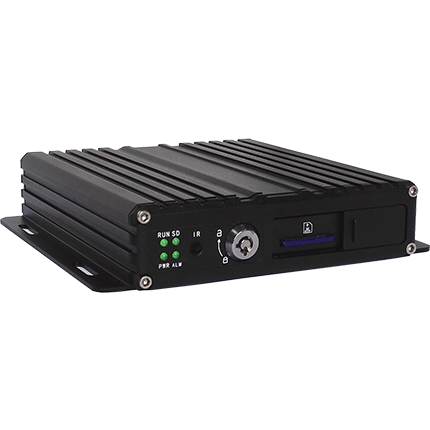

TG-9SD
TG-9SD
产品名称：4路高清SD卡录像机
产品型号： TG-9SD
专业车载电源设计10—36V直流宽电压输入设计；
欠压、短路、反接等多种保护电路，适用于各种车型；
支持智能电源管理识别，低电自动关机，熄火低功耗；
采用特殊文件管理机制，对数据进行加密，有效保护数据安全；
专有SD卡坏道检测技术，既保证录像连续性，又延长SD寿命；
内置超级电容，避免异常断电数据丢失和SD卡损坏；
支持SD卡存储，支持128G；
支持GPS/BD定位，灵敏度高，定位快速；
支持WIFI无线下载，支持802.11b/g/n，频率2.4GHz；
产品描述
|
设备详细参数 |
||
|
名称 |
设备参数 |
性能指标 |
|
系统 |
主处理器 |
Hi3520DV200 |
|
操作系统 |
嵌入式Linux操作系统 |
|
|
操作语言 |
中文/英文/繁体 |
|
|
操作界面 |
图形化菜单操作界面，支持鼠标操作 |
|
|
密码安全 |
用户密码、管理员密码两级管理 |
|
|
视频 |
视频制式 |
PAL/NTSC |
|
压缩标准 |
H.264（Main Profile） |
|
|
图像分辨率 |
720P/960H/D1/CIF |
|
|
回放质量 |
CIF/D1/720P |
|
|
组合方式 |
4路720P/4路960H/2路720P+2路960H |
|
|
解码能力 |
1路720P实时 |
|
|
视频输入 |
4路视频输入，航空头接口 |
|
|
视频输出 |
2路视频输出,（1路航空头接口；1路VGA） |
|
|
录像质量 |
1到6级可配 |
|
|
画面显示 |
支持1、4画面显示 |
|
|
音频 |
音频压缩 |
G.726 |
|
音频输入 |
4路音频输入（1路复用音频），航空头接口 |
|
|
音频输出 |
1路独立音频隔直输出，航空头接口 |
|
|
录音方式 |
声音与视频同步录制 |
|
|
录像和回放 |
录像方式 |
手动、报警 |
|
视频码率 |
满帧4096Mbps，6级画质可选 |
|
|
音频码率 |
8KB/s |
|
|
存储介质 |
1个SD卡存储 |
|
|
录像查询 |
可按通道、录像类型进行检索 |
|
|
本地回放 |
按文件回放 |
|
|
协议 |
定时上报 |
根据设置的时间间隔上报信息 |
|
电子围栏 |
ACC延时关机、定时开关机 |
|
|
低电报警 |
电池电压过低报警 |
|
|
开机报警 |
开机时候向后台服务器报告 |
|
|
关机报警 |
关机时候向后台服务器报告 |
|
|
软件升级 |
升级模式 |
手动升级、自动升级、远程升级 |
|
升级方法 |
USB接口、无线网络 |
|
|
接口 |
视频输入 |
4路航空头接口 |
|
视频输出 |
1路航空头接口 1路VGA |
|
|
音频输入 |
4路航空头接口 |
|
|
音频输出 |
1路航空头接口 |
|
|
报警输入 |
4个数字输入（两路正触发、两路负触发） |
|
|
报警输出 |
一个输出（电<150mA，内置自恢复过流保护） |
|
|
SD卡 |
2个SDXC高速卡(单卡最大支持128G) |
|
|
USB接口 |
1个USB 2.0（支持U盘/键盘和鼠标） |
|
|
点火输入 |
1路ACC信号 |
|
|
RS485接口 |
1个RS232/RS485串口（选配），软件自适应，支持油位传感器/TTS语音播报/云台 |
|
|
RS232接口 |
||
|
红外接口 |
内置1个红外接收器 |
|
|
LED指示灯 |
PWR/RUN/DISK/CELL/WIFI/GPS |
|
|
硬盘锁 |
1个 |
|
|
调试串口 |
1个串口系统调试 |
|
|
3G子板 |
GPS |
u-blox GPS，支持插入/拔出/短路检测 |
|
3G/4G |
LTE/HSUPA/HSDPA/WCDMA/EVDO/TD-SCDMA |
|
|
WIFI |
802.11b/g/n，频率2.4GHz |
|
|
G-SENSOR |
支持动静检测 支持驾驶习惯监测(急加/急减/急转弯/碰撞) |
|
|
其它 |
电源输入 |
DC：9V~36V（ISO7637 P5A 200V） |
|
电源输出 |
5V |
|
|
功耗 |
待机3mA、工作状态12W、工作满载18W |
|
|
工作温度 |
-20 --- 70℃ |
|
|
存储容量 |
720P 20G/天/通道；960H 12-20G/天/通道 |
|
|
尺寸 |
165*142*45毫米 |
|
